ADSBR301是一款ADS-B接收机，内置ADS-B接收模块和ADS-B数据处理模块，可以通过USB、串口输出ADS-B原始报文以及解码后的CSV明文数据，支持ADS-B原始报文和解码后的CSV明文数据同时输出，串口输出协议支持RS232、RS422、RS485。这款ADS-B接收器可以为用户提供ADS-B数据接收、处理和显示服务，可应用于航空监视、无人机监控、雷达标校、实验与教学等领域。
|
序号 |
基本参数 |
|
|---|---|---|
|
1 |
电源 |
DC12V 2A |
|
2 |
功耗 |
3.6W |
|
3 |
接收频率 |
1090MHz |
|
4 |
灵敏度 |
≤ -95dBm |
|
5 |
接收范围 |
＞ 350km（无干扰、无遮挡） |
|
6 |
数据格式 |
ADS-B原始报文、CSV明文 |
|
7 |
数据接口 |
Type-B USB和DB9母头（两种接口可同时输出数据） |
|
8 |
串口协议 |
RS232、RS422、RS485（需出厂前选定配置） |
|
9 |
ADS-B天线接口 |
N母头 |
|
10 |
GPS/BDS天线接口 |
SMA母头 |
|
11 |
尺寸 |
220*160*72mm（主体） |
|
12 |
重量 |
1250g |
|

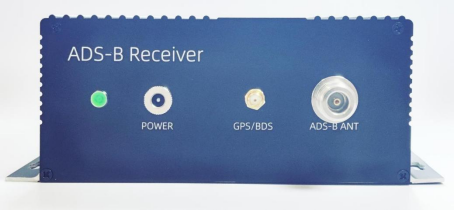

序号 |
接口名称 |
接口功能 |
|---|---|---|
|
1 |
POWER |
主机供电接口，DC 12V 2A |
|
2 |
GPS/BDS |
GPS/BDS天线接口，SMA母头 |
|
3 |
ADS-B ANT |
ADS-B天线接口，N母头 |
|
4 |
USB |
数据接口一，Type-B接头 报文、明文二合一输出接口，插入电脑显示为SERIAL-A、SERIAL-B |
|
5 |
SERIAL1 |
数据接口二，DB9接头，原始报文输出接口，默认协议为RS232 |
|
6 |
SERIAL2 |
数据接口三，DB9接头，解码明文输出接口，默认协议为RS232 |
USB(SERIAL-A) / SERIAL1配置（ADS-B原始报文）：
|
序号 |
名称 |
配置 |
|---|---|---|
|
1 |
波特率 |
115200 |
|
2 |
数据位 |
8 |
|
3 |
校验位 |
none |
|
4 |
停止位 |
1 |
USB(SERIAL-B) / SERIAL2配置（CSV明文）：
|
序号 |
名称 |
配置 |
|---|---|---|
|
1 |
波特率 |
115200 |
|
2 |
数据位 |
8 |
|
3 |
校验位 |
none |
|
4 |
停止位 |
1 |
RS232接口线序说明：
|
接口序号 |
说明 |
|---|---|
|
2 |
RXD |
|
3 |
TXD |
|
5 |
GND |
RS485接口线序说明：
|
接口序号 |
说明 |
|---|---|
|
1 |
485-A |
|
2 |
485-B |
RS422接口线序说明：
|
接口序号 |
说明 |
|---|---|
|
1 |
422-R+ |
|
2 |
422-R- |
|
3 |
422-T+ |
|
4 |
422-T- |
ADSBR301 可以通过USB接口与电脑连接，电脑端会识别出两个COM端口，两个COM端口接收到的数据分别为ADS-B原始报文和解码后的CSV明文。
在串口调试器中分别输入两个COM端口的连接信息，连接后即可接收数据。
ADSBR301可以与显示软件adsbScope进行连接。
产品自主可控，支持各种订制：包括外观、logo、软件、硬件等，详询销售。
欢迎用户、集成商和经销商与我司联系。
