AISR206是专为中小型无人机搭载AIS设备的小型轻量化AIS接收器。AISU161是一款集成低噪声放大器（LNA）的双通道AIS接收机，具有体积小、功耗低等特点，非常适合搭载无人机应用。AISR206具有一个 6 针 JST-GH 的输出接口，其引脚分配与 Pixhawk 遥测端口兼容，可轻松与无人机飞控进行连接。
● 尺寸小、重量轻，适合无人机搭载使用
● 输出AIVDM标准消息格式
● 支持1-27 AIS消息类型
● 支持AIS双通道
● 可配置性强，适配多种应用场景
● 可选配输出AIS信号强度
● 可选配接收“长距离AIS”信号
● 集成飞控6pin JST-GH接口
|
序号 |
基本参数 |
|
|---|---|---|
|
1 |
输入电压 |
3.7V~5.5V（建议5V） |
|
2 |
功耗 |
70mA |
|
3 |
接收频率 |
161.975 MHz, 162.025 MHz |
|
4 |
数据格式 |
AIVDM |
|
5 |
AIS频道 |
2 |
|
6 |
灵敏度 |
-113dBm |
|
7 |
带通滤波器 |
156.3~162.025MHz |
|
8 |
输入抗阻 |
50Ω |
|
9 |
尺寸 |
56x48.6x24.7 mm（不含天线接口） |
|
10 |
天线接头 |
SMA |
|
11 |
重量 |
75g |
|
序号 |
引脚名称 |
引脚功能 |
|---|---|---|
|
1 |
5V |
5V电源输入 |
|
2 |
RXD |
串行RX输入 |
|
3 |
TXD |
串行TX输出 |
|
4 |
SCL |
I2C时钟 |
|
5 |
SDA |
I2C数据 |
|
6 |
GND |
接地 |
串口配置：
|
序号 |
名称 |
配置 |
|---|---|---|
|
1 |
波特率 |
38400 |
|
2 |
数据位 |
8 |
|
3 |
校验位 |
none |
|
4 |
停止位 |
1 |
AISR206可以连接飞控并将接收到的AIS数据发送至飞控硬件，然后地面站飞控软件就可以显示AISU161 发送来的信息。
连接方式：通过6pin JST-GH连接线将AISR206 与飞控进行连接。飞控与地面站连接完成后，打开地面站软件，例如：MissionPlanner，配置好相应的参数，即可显示AISR206 发送的AIS数据。运行 MissionPlanner，在主界面右上角选择新添加的 COM 串口，并点击旁边的Connect键连接电脑。

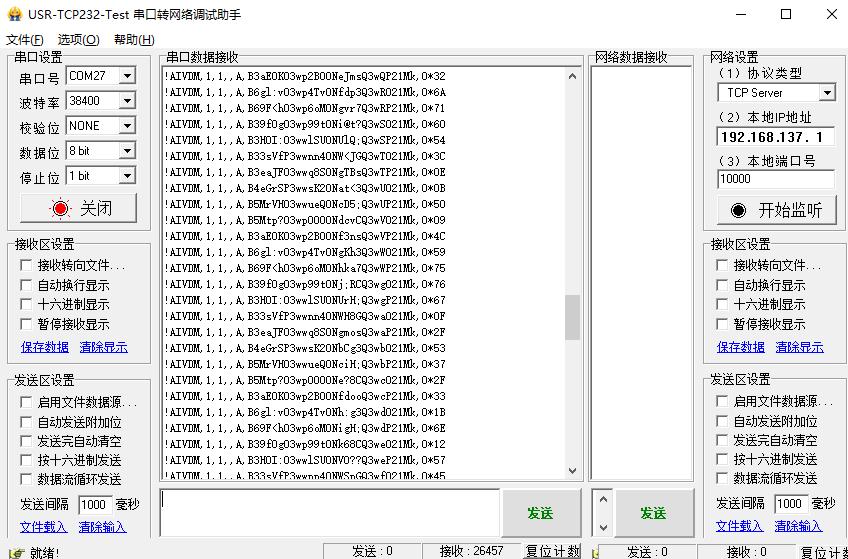

通过6pin JST-GH转USB模块可以将AISR206 与电脑连接进行本地调试。
产品自主可控，支持各种订制：包括外观、logo、软件、硬件等，详询销售。
欢迎用户、集成商和经销商与我司联系。
